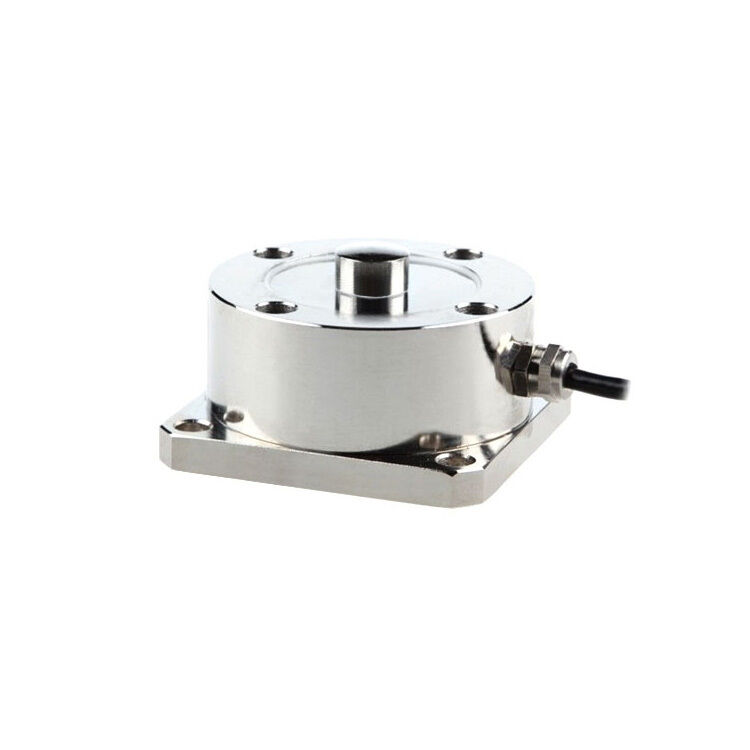

কম্প্রেশন লোড সেল, 300kg/1000kg/25 টন/50 টন থেকে 100 টন
একটি আরজে লোড সেল কেনার পরে, আপনি সরাসরি রিডিং পেতে একটি বিশেষ ডিজিটাল প্যানেল মিটার কিনতে পারেন, বা পিএলসি, ডিসিএস এবং অন্যান্য সিস্টেমে স্ট্যান্ডার্ড সিগন্যাল আউটপুট করার জন্য একটি ট্রান্সমিটার কিনতে পারেন।কাস্টমাইজড আউটপুট সিগন্যাল 0 ~ 5V, 0~10V, 0~±10V, অথবা 4-20mA।
দ্রষ্টব্যঃ লোড সেলটি একই সময়ে ট্রান্সমিটার এবং নিয়ামকের সাথে সংযুক্ত হতে পারে না ¢ কেবল একটি নির্বাচন করা যেতে পারে।
কম্প্রেশন লোড সেল একটি ডিভাইস যা চাপ পরিবর্তন পরিমাপ করতে ব্যবহৃত হয়। এর কাজ নীতি Piezoresistive প্রভাব উপর ভিত্তি করে। যখন চাপ প্রয়োগ করা হয়,পাইজোরেসিস্টিব উপাদান শারীরিকভাবে বিকৃত হয়এই বিকৃতি উপাদানটির প্রতিরোধের পরিবর্তন ঘটায়, একটি ভোল্টেজ সংকেত উত্পাদন করে। এই ভোল্টেজ সংকেতের পরিবর্তনগুলি পরিমাপ করে, চাপের পরিবর্তন সম্পর্কে তথ্য পাওয়া যায়।কম্প্রেশন লোড সেল 300kg থেকে ক্ষমতা পরিসীমা আছে, 500kg, 1000kg, 10 টন, 25 টন, 50 টন থেকে 100 টন। লোড সেল ক্ষমতা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
স্পেসিফিকেশন
| মডেল |
আরজে |
| জাহাজের ওজন |
1.5~31 কেজি |
| ক্যাপাসিটি রেঞ্জ * |
৩০০ কেজি থেকে ১০০ টন |
| মিলিত ডিসপ্লে কন্ট্রোলার |
(কন্ট্রোলারের পাতায় ক্লিক করুন) |
| মিলিত ট্রান্সমিটার |
(ট্রান্সমিটার পৃষ্ঠায় এটি ক্লিক করুন) |
| সঠিকতা |
0.০৩% এফ.এস. (রেখাযুক্ততা + হাইস্টেরেসিস + পুনরাবৃত্তিযোগ্যতা) |
| সংবেদনশীলতা |
2.0±0.1mV/V |
| জঘন্য |
±0.03%F.S/30min |
| শূন্য আউটপুট |
±১% F.S |
| শূন্যের উপর তাপমাত্রার প্রভাব |
±0.03%F.S/10°C |
| আউটপুটের উপর তাপমাত্রার প্রভাব |
±0.03%F.S/10°C |
| অপারেটিং তাপমাত্রা |
-২০°সি~+৬৫°সি |
| ইনপুট প্রতিরোধের |
380±10Ω অথবা 750±15Ω |
| আউটপুট প্রতিবন্ধকতা |
350±3Ω অথবা 700±5Ω |
| আইসোলেশন প্রতিরোধের |
≥5000MΩ |
| নিরাপত্তা অতিরিক্ত লোড |
১৫০% F.S. |
| ব্রিজ ভোল্টেজ (উত্তেজনা ভোল্টেজ) |
DC 10V |
| উপাদান |
অ্যালাইড স্টিল বা স্টেইনলেস স্টিল |
| সুরক্ষা শ্রেণি |
আইপি ৬৭ |
| তারের দৈর্ঘ্য |
3 মি (<5 টন), 6 মি (≥5 টন) |
| ওয়্যারিং |
EXC+: লাল, EXC-: কালো, SIG+: সবুজ, SIG-: সাদা |
বৈশিষ্ট্য
- 42CrMo লেগ উপাদানঃএটি একটি বাহ্যিক থ্রেড সংযোগের বৈশিষ্ট্যযুক্ত, যান্ত্রিক ক্লান্তির জন্য ব্যতিক্রমী প্রতিরোধ ক্ষমতা, উচ্চ লোড ক্ষমতা এবং বিস্তৃত অ্যাপ্লিকেশন সরবরাহ করে, যা সুরক্ষা এবং নির্ভরযোগ্যতা উভয়ই নিশ্চিত করে।
- উচ্চ পরিমাপ নির্ভুলতাঃস্থিতিশীল এবং নির্ভরযোগ্য সংকেত সংক্রমণ সহ স্থিতিশীল আউটপুট সরবরাহ করে, শক্তিশালী অ্যান্টি-জামিং ক্ষমতা সহ, সুনির্দিষ্ট এবং সঠিক পরিমাপ নিশ্চিত করে।
- সুদর্শন কারিগরি:এটি একটি মসৃণ, সমতল নকশার সাথে উন্নত গ্রাইন্ডিং কৌশল অন্তর্ভুক্ত করে, দ্বৈত থ্রেডেড শেষগুলির সাথে প্রচেষ্টা ছাড়াই সংযোগের অনুমতি দেয় এবং সহজ এবং দক্ষ ইনস্টলেশন নিশ্চিত করে।
মাত্রা
| সক্ষমতা |
মাত্রা (মিমি) |
| L1 |
L2 |
ΦC |
ΦD |
এইচ |
ই |
এস আর |
| ৩০০-১০০০ কেজি |
74 |
62 |
16 |
6.5 |
41 |
33 |
52 |
| ২-৭ টন |
90 |
73 |
20 |
8.5 |
53.5 |
44 |
70 |
| ১০-২৫ টন |
116 |
96 |
30 |
11 |
82 |
70 |
91 |
| ৩০-৫০ টন |
132 |
108 |
38 |
13 |
97 |
85 |
120 |
| ১০০ টন |
240 |
190 |
76 |
26 |
125 |
112 |
ওয়্যারিং পদ্ধতি
টিপসঃ মাল্টি-লোড পরিমাপ সিস্টেমে কম্প্রেশন লোড সেল ব্যবহার করা যেতে পারে?
হ্যাঁ, কম্প্রেশন লোড সেলগুলি মাল্টি-লোড পরিমাপ সিস্টেমে ব্যবহার করা যেতে পারে যেখানে একাধিক লোড সেলগুলি বিভিন্ন দিক বা একটি সিস্টেমের অংশে শক্তি পরিমাপ করার জন্য একত্রিত করা হয়।একাধিক লোড সেল থেকে তথ্য একত্রিত করা হয় একটি সামগ্রিক শক্তি পরিমাপ প্রদান করতে, প্রায়ই পরীক্ষা বা পর্যবেক্ষণ সিস্টেম যেমন মহাকাশ, স্বয়ংচালিত, এবং কাঠামোগত প্রকৌশল শিল্পে ব্যবহৃত হয়। উদাহরণস্বরূপ, বড় আকারের পরীক্ষা সেটআপ,একাধিক কম্প্রেশন লোড সেল লোড অধীনে একটি কাঠামো বা মেশিনের বিভিন্ন অংশ পরিমাপ করতে ব্যবহৃত হয়, যা আরও বিস্তৃত শক্তি পরিমাপের অনুমতি দেয়।
