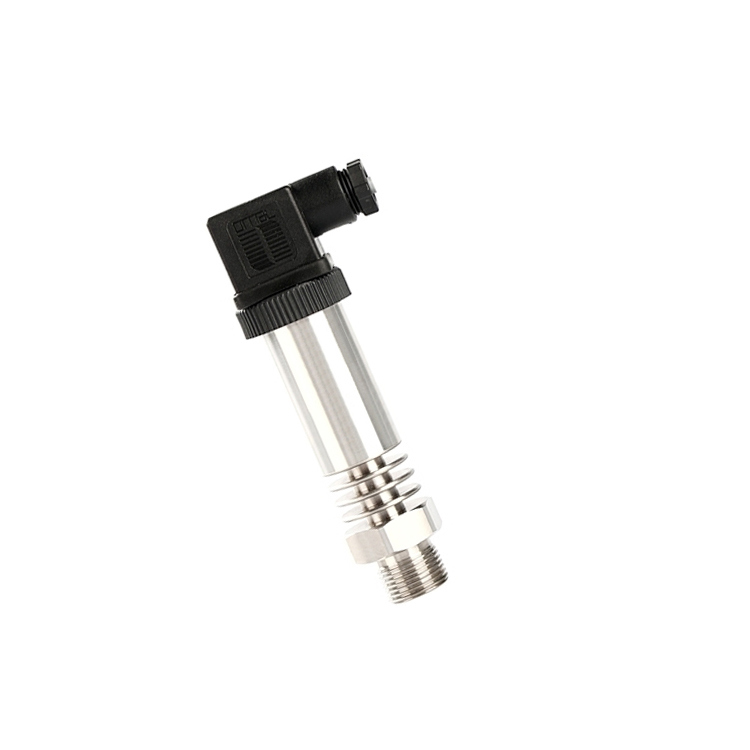

steam/fuel oil-এর জন্য উচ্চ তাপমাত্রা চাপ সেন্সর
এই সিরিজের উচ্চ তাপমাত্রা চাপ সেন্সরগুলি কোর উপাদান হিসাবে একটি উচ্চ-পারফরম্যান্স সিলিকন পাইজোরেসিস্টটিভ চাপ কোর ব্যবহার করে। অভ্যন্তরীণ ASI-C-গুলি mV সংকেতকে একটি স্ট্যান্ডার্ড কারেন্ট সংকেত (4-20mA/0-20mA), ভোল্টেজ সংকেত (0-5V/1-5V/0-10V) বা RS485-এ রূপান্তর করে। স্টেইনলেস স্টিলের সিলিং স্ট্রাকচার সহ চাপ সেন্সরের কুলিং ফিন, উচ্চ অ্যান্টি-ভাইব্রেশন এবং অ্যান্টি-শক পারফরম্যান্স রয়েছে, পরিমাপের পরিসীমা -0.1~100MPa/ -1~1000bar/ -14~14503psi, মাঝারি তাপমাত্রা -40~+300℃ (-40~+572℉), বাষ্প/জ্বালানি তেল/উচ্চ-তাপমাত্রা তরল চাপ পরিমাপের জন্য।
সংক্ষিপ্ত বিবরণ
বাষ্প/জ্বালানি তেলের চাপ পরিমাপের জন্য চাপ সেন্সরের ঐচ্ছিক আউটপুট সংকেত রয়েছে, যেমন 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485।
অ্যাপ্লিকেশন:চাপ সেন্সর ব্যাপকভাবে প্রক্রিয়া নিয়ন্ত্রণ, মহাকাশ, স্বয়ংচালিত, চিকিৎসা সরঞ্জাম, HVAC এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
স্পেসিফিকেশন:
| ওজন |
0.4 কেজি |
| পরিমাপের পরিসীমা * |
-0.1~100MPa (-1~1000bar/-14~14503psi) |
| চাপের প্রকার * |
গেজ চাপ (স্ট্যান্ডার্ড)
আমাদের সাথে যোগাযোগ করুন পরম চাপ, সিল করা চাপের প্রকারের জন্য (নোট করুন যে এই দুটি প্রকারের পরিমাপের পরিসীমা অবশ্যই ≤1MPa হতে হবে) |
| পরিমাপ মাধ্যম |
বাষ্প, জ্বালানি তেল, উচ্চ-তাপমাত্রা তরল (বিস্ফোরণ প্রমাণ এলাকা নয়) |
| বিদ্যুৎ সরবরাহ * |
ডিসি 12V, ডিসি 24V, ডিসি 12-36V |
| আউটপুট সংকেত * |
2 তার: 4-20mA, 0-20mA
3 তার: 0-5V, 1-5V, 0-10V
RS485 |
| সঠিকতা |
±0.5%FS 4-20mA, 0-10V, RS485 এর জন্য; ±1%FS 0-5V, 1-5V এর জন্য |
| শূন্য তাপমাত্রা প্রবাহ |
±0.03%FS/℃ |
| সংবেদনশীলতা তাপমাত্রা প্রবাহ |
±0.03%FS/℃ |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
≤0.2%FS/বছর |
| ওভারলোড চাপ |
200%FS |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া (-3dB) |
5kHz~650kHz |
| বৈদ্যুতিক সংযোগ * |
DIN সংযোগকারী প্রকার, M12 বৃত্তাকার সংযোগকারী প্রকার, সরাসরি লিড তারের প্রকার |
| চাপ সংযোগের থ্রেড * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| প্রতিক্রিয়া সময় |
＜10ms |
| অপারেটিং তাপমাত্রা |
-40~+80℃ (-40~+176℉) |
| মাঝারি তাপমাত্রা |
-40~+250℃ (-40~+482℉) |
| কুলিং ফিনের পরিমাণ (মাঝারি তাপমাত্রা) * |
3 টুকরা (0-120℃/32~248℉), 5 টুকরা (0-180℃/32~356℉), 7 টুকরা (0-250℃/32~482℉)
দ্রষ্টব্য: উচ্চতর মাঝারি তাপমাত্রার জন্য (0-300℃/32~572℉), অনুগ্রহ করে একটি কুলিং পাইপ কিট কাস্টমাইজ করার জন্য আমাদের সাথে যোগাযোগ করুন। |
| উপাদান |
হাউজিং: 304 স্টেইনলেস স্টীল, বা 316L স্টেইনলেস স্টীল (কাস্টমাইজযোগ্য)
তরল পূরণ করুন: সিলিকন তেল
চাপ পোর্ট: 304 স্টেইনলেস স্টীল, বা 316L স্টেইনলেস স্টীল (কাস্টমাইজযোগ্য)
বিচ্ছেদ ডায়াফ্রাম: 304 স্টেইনলেস স্টীল, বা 316L স্টেইনলেস স্টীল (কাস্টমাইজযোগ্য) |
| কেবল দৈর্ঘ্য |
2m |
| সুরক্ষা শ্রেণী |
IP65 |
দ্রষ্টব্য: * ঐচ্ছিক প্যারামিটার নির্দেশ করে, আপনি আপনার অর্ডার শেষ করতে ড্রপ-ডাউন তালিকাগুলিতে প্রতিটি প্যারামিটার নির্বাচন করতে পারেন।
চাপ সেন্সর মাত্রা অঙ্কন (ইউনিট: মিমি):
চাপ সেন্সর তারের চিত্র:
চাপ সেন্সর ইনস্টলেশন চিত্র (ইউনিট: মিমি):
টিপস: চাপ সেন্সরের নির্ভুলতা
সঠিকতা চাপ সেন্সরের একটি গুরুত্বপূর্ণ কর্মক্ষমতা সূচক, যা পুরো পরিমাপ সিস্টেমের নির্ভুলতা পরিমাপের একটি গুরুত্বপূর্ণ লিঙ্ক। চাপ সেন্সরের নির্ভুলতা যত বেশি, এটি তত বেশি ব্যয়বহুল। অতএব, যতক্ষণ চাপ সেন্সরের নির্ভুলতা পুরো পরিমাপ সিস্টেমের নির্ভুলতার প্রয়োজনীয়তা পূরণ করতে পারে। তাহলেই হবে। এটি একই উদ্দেশ্যে পরিবেশন করা অনেক সেন্সরের মধ্যে সস্তা এবং সহজ সেন্সর বেছে নেওয়ার অনুমতি দেয়।
কিছু বিশেষ ব্যবহারের ক্ষেত্রে, বাজারে একটি উপযুক্ত সেন্সর নির্বাচন করা সম্ভব নয়। তাই নিজের দ্বারা সেন্সর ডিজাইন এবং তৈরি করা প্রয়োজন। আপনি আমাদের Rujia অটোমেশন-এর সাথে যোগাযোগ করতে পারেন এবং আপনার প্রয়োজনীয়তা পাঠাতে পারেন। আমরা আপনার প্রয়োজনীয়তা পূরণ করতে পারে এমন সেন্সর তৈরি করার জন্য যথাসাধ্য চেষ্টা করব।
