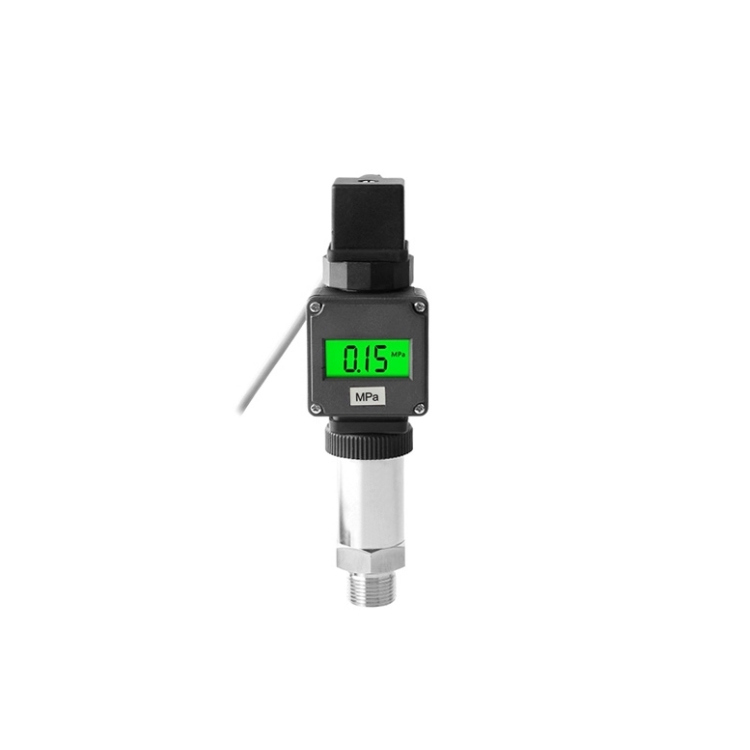

হাইড্রোলিক/বাষ্প/বায়ুর জন্য ডিজিটাল চাপ সেন্সর
ডিজিটাল চাপ সেন্সরটিতে একটি এলসিডি স্ক্রিন রয়েছে যা ব্যাকলাইট এবং পাওয়ার সাপ্লাই ডিসি 24 ভি / 12 ভি সহ, বর্তমান সংকেত (4-20 এমএ / 0-20 এমএ), ভোল্টেজ সংকেত (0-5 ভি / 1-5 ভি / 0-10 ভি) বা আরএস 485 সংকেত আউটপুট করতে পারে।চাপ সেন্সর ছোট আকারের, হালকা ওজন, উচ্চ অ্যান্টি-ভিব্রেশন এবং অ্যান্টি-শক পারফরম্যান্স, পরিমাপ পরিসীমা -0.1~100MPa/ -1~1000bar/ -14~14503psi, মাঝারি তাপমাত্রা -40~+60°C (-40~+140°F),হাইড্রোলিক/বাষ্প/বায়ু চাপ/উচ্চ তাপমাত্রা তরল পরিমাপের জন্য.
হাইড্রোলিক/বাষ্প/বায়ু চাপ পরিমাপের জন্য চাপ সেন্সরের একটি ঐচ্ছিক আউটপুট সংকেত রয়েছে, যেমন 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
প্রয়োগঃচাপ সেন্সর ব্যাপকভাবে প্রক্রিয়া নিয়ন্ত্রণ, মহাকাশ, অটোমোটিভ, চিকিৎসা সরঞ্জাম, এইচভিএসি এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
স্পেসিফিকেশন
| ওজন |
0.৪ কেজি |
| পরিমাপ পরিসীমা * |
-0.1~100MPa (-1~1000bar/-14~14503psi) |
| চাপের ধরন* |
গ্যাজ চাপ (স্ট্যান্ডার্ড)
নিখুঁত চাপ, সিলড চাপ টাইপ জন্য আমাদের সাথে যোগাযোগ করুন (নোট করুন যে এই দুই ধরনের জন্য পরিমাপ পরিসীমা ≤1MPa হতে হবে) |
| পরিমাপ মাধ্যম |
হাইড্রোলিক, বাষ্প, বায়ু, উচ্চ তাপমাত্রার তরল (বিস্ফোরণ-প্রতিরোধী এলাকা) |
| পাওয়ার সাপ্লাই * |
DC 12V, DC 24V, DC 12-36V |
| আউটপুট সংকেত * |
2 তারঃ 4-20mA, 0-20mA
৩টি তারঃ ০-৫ ভোল্ট, ১-৫ ভোল্ট, ০-১০ ভোল্ট
RS485
(নোটঃচাপ সেন্সর 2 তারের 0-20mA, 3 তারের 0-5V, 1-5V, 0-10V এবং RS485 আউটপুট সিগন্যালের জন্য LCD স্ক্রিন ছাড়াই ডিজাইন করা হয়েছে। সরাসরি সীসা তারের টাইপ চাপ সেন্সরটিও একটি LCD স্ক্রিন দিয়ে সজ্জিত নয়। |
| সঠিকতা * |
±0.5%FS, ±0.3%FS, ±1%FS (যখন আউটপুট সিগন্যাল 0-5V বা 0-10V) |
| শূন্য তাপমাত্রা ড্রাইভ |
±0.03%FS/°C |
| সংবেদনশীলতা তাপমাত্রা বিচ্যুতি |
±0.03%FS/°C |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
≤0.2%FS/বছর |
| অতিরিক্ত চাপ |
২০০% এফএস |
| ফ্রিকোয়েন্সি রেসপন্স (-3dB) |
৫ কিলোহার্টজ থেকে ৬৫০ কিলোহার্টজ |
| বৈদ্যুতিক সংযোগ * |
DIN সংযোগকারী প্রকার, M12 বৃত্তাকার সংযোগকারী প্রকার, সরাসরি সীসা তারের প্রকার |
| চাপ সংযোগের থ্রেড * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, এম২০*১।5 |
| প্রতিক্রিয়া সময় |
<১০ মিমি |
| অপারেটিং তাপমাত্রা |
-40~+80°C (-40~+176°F) |
| মাঝারি তাপমাত্রা |
-40~+60°C (-40~+140°F) |
| উপাদান |
হাউজিংঃ 304 স্টেইনলেস স্টীল
ভরাট তরলঃ সিলিকন তেল
চাপ পোর্টঃ 304 স্টেইনলেস স্টীল, বা 316L স্টেইনলেস স্টীল (কাস্টমাইজযোগ্য)
বিভাজক ডায়াফ্রামঃ 304 স্টেইনলেস স্টীল, অথবা 316L স্টেইনলেস স্টীল (কাস্টমাইজযোগ্য)
সিলিংঃ FKM (মাঝারি তাপমাত্রা ≤ +200°C/+392°F), EPDM, NBR |
| তারের দৈর্ঘ্য |
২ মিটার |
| সুরক্ষা শ্রেণি |
আইপি ৬৫ |
দ্রষ্টব্যঃ * নির্দেশ করে ঐচ্ছিক পরামিতি, আপনি আপনার অর্ডার শেষ করতে ড্রপ-ডাউন তালিকায় প্রতিটি পরামিতি নির্বাচন করতে পারেন।
চাপ সেন্সর মাত্রা অঙ্কন(ইউনিটঃ মিমি)
চাপ সেন্সর ওয়্যারিং ডায়াগ্রামঃ
RS485 আউটপুট তারের চিত্র
নোটঃআউটপুট সিগন্যাল RS485 এর জন্য, এটি শুধুমাত্র একটি 485 যোগাযোগ প্রোটোকল, যদি আপনি প্রয়োজন তথ্য পিসি থেকে RS485 পোর্ট মাধ্যমে গৃহীত হতে হবে,তারপর ব্যবহৃত পিসি একটি শিল্প প্রয়োগের জন্য পিসি হওয়া উচিত, যা 485 যোগাযোগ ফাংশন সমর্থন করতে পারে (যেমন টাচ স্ক্রিন এইচএমআই উপরের কম্পিউটার ইত্যাদি), একটি ইউএসবি থেকে 485 যোগাযোগ ইন্টারফেস এছাড়াও পিসিতে সেন্সর সংযোগ করতে প্রয়োজন।
টিপসঃ চাপ সেন্সর সংবেদনশীলতা নির্বাচন
সাধারণভাবে, সেন্সরের রৈখিক পরিসরের মধ্যে, এটি ভাল যে চাপ সেন্সরের সংবেদনশীলতা যতটা সম্ভব উচ্চ। শুধুমাত্র যখন সংবেদনশীলতা উচ্চ,পরিমাপ করা পরিবর্তনের সাথে সামঞ্জস্যপূর্ণ আউটপুট সংকেতের মান তুলনামূলকভাবে বড়, যা সিগন্যাল প্রক্রিয়াকরণের জন্য অনুকূল। তবে এটি লক্ষ করা উচিত যে যদি চাপ সেন্সরের সংবেদনশীলতা খুব বেশি হয়,পরিমাপের জন্য অপ্রাসঙ্গিক বাহ্যিক শব্দটি সহজেই মিশ্রিত হয়, যা এম্প্লিফিকেশন সিস্টেম দ্বারাও শক্তিশালী করা হবে, যার ফলে পরিমাপের নির্ভুলতা প্রভাবিত হবে।এটি প্রয়োজনীয় যে ডিজিটাল চাপ সেন্সর নিজেই একটি উচ্চ সংকেত গোলমাল অনুপাত থাকা উচিত বাইরে থেকে হস্তক্ষেপ সংকেত প্রবর্তন যতটা সম্ভব.
ডিজিটাল চাপ সেন্সরের সংবেদনশীলতা দিকনির্দেশক। যখন পরিমাপ করা বস্তুটি একটি একক ভেক্টর এবং উচ্চ দিকনির্দেশক প্রয়োজনীয়তা রয়েছে,অন্যান্য দিকের ক্ষেত্রে কম সংবেদনশীলতা সহ সেন্সর নির্বাচন করা উচিতযদি পরিমাপ করা ভেক্টরটি একটি বহু-মাত্রিক ভেক্টর হয়, তবে কম ক্রস সংবেদনশীলতার সাথে ডিজিটাল চাপ সেন্সর নির্বাচন করা ভাল।
